硬裝乙級 第一站的部份是介面卡的製作 零件面擺放須按照他所指示的擺放....
其實依照考試的電路跟程式 以後可以自己把LED擺放的位置修改一下 就變成可活用的花燈電路.... 呵~ 這只是構想 ...

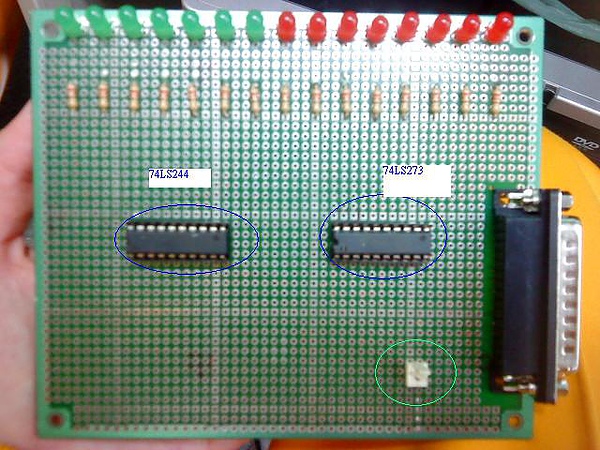

我們來看一下電路長什麼樣子吧...首先是零件面
如果電路製作完畢時 發現如果LED燈都不會亮 那麼可以檢查零件面的IC有沒有插錯...拍的有點不好...

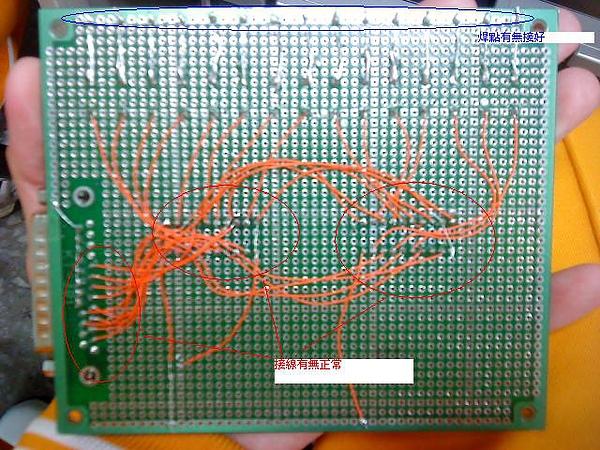

再來是佈線面
中間紅色區塊三個部份 要注意!!! 線不可接錯...否則功能會不正常
曾經也遇到過這樣的問題....線接都正常 但LED燈不會亮 原因就在於上面那一排藍色的 對應該顆燈的接腳 與銅箔面是沒有和接到的
的 把銲槍 再燙過一次就好了 就跟燙青菜一樣
有興趣的人不妨做一下吧~~~~

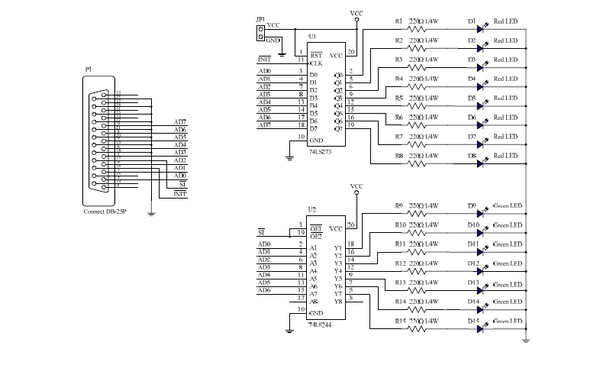

參考電路如下~~~~
